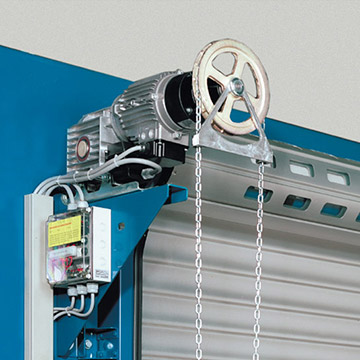

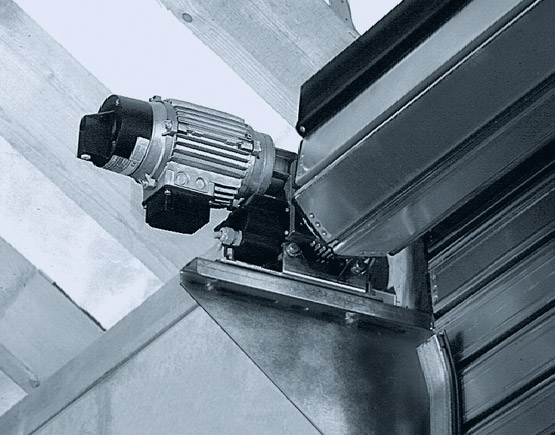

Kettenradantrieb mit Fangvorrichtung (Sonderabmessungen):

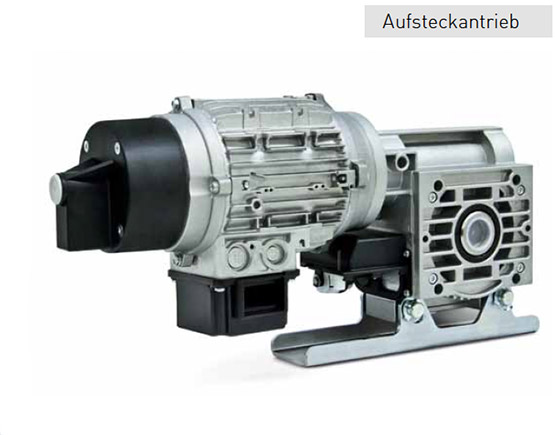

Wartungsfreies, vollkommen öldicht gekapseltes Schneckensicherheitsgetriebe mit angebauter Endschaltereinheit einschließlich Nothandkurbel oder Schnellhandkette – wie bei Aufsteckantrieb beschrieben, jedoch mit den erforderlichen Kettenrädern aus Stahl und der passenden Rollenkette zur Kraftübertragung vom Antrieb zur Rohrwalze.
Hierzu erforderlich die TÜV-geprüfte Fangvorrichtung, die in der Lage ist, einen Absturz des Tores selbst bei einem Versagen der Tragmittel zu verhindern.
Rohrwalze:
Aus Stahl, grundiert, entsprechend der zulässigen Durchbiegung von 1/500 ihrer Länge dimensioniert, mit einem Mindestdurchmesser von 168 mm zur besseren Aufwicklung des Panzers.
Konsolenbefestigung:
Mittels Dübelmontage, Durchschraubmontage oder Anschweißmontage. Bei Anschweißmontage erfolgt die Befestigung an der bauseitigen Unterkonstruktion bzw. an vorab einzusetzenden Ankerplatten, entsprechend unseren Versatzplänen.
Pendelkugellager:
Großdimensioniert, zur Aufnahme der Rohrwalze, Lagerung auf Konsolen.
Notbetätigung:
Vom Fußboden aus mit Nothandkette.

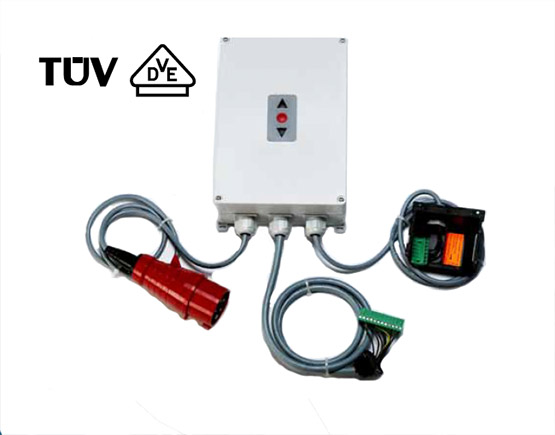

Montage / Elektroinstallation:
Unsere Montagebedingungen sind auf die bestehenden DIN-Vorschriften abgestimmt. Danach ist das Versetzen und Anschließen aller elektrischen Teile gemäß unseren Schaltplänen sowie die Stromzuführung und Verdrahtung der Teile untereinander mit den erforderlichen Leitungen eine bauseitige Leistung.
Ebenfalls bauseits anzuordnen sind Vorsicherung und abschließbarer Hauptschalter.
Hinweis:
Folgende Ausführungen sind ebenfalls lieferbar:
- elektrische Antriebe für Wechselstrom, Betriebsspannung 230 V
